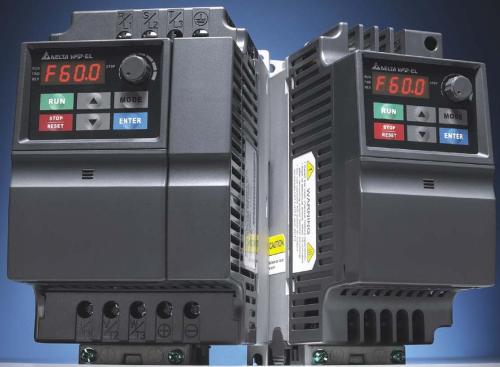

河南郑州台达变频器维修，郑州台达vfd-el变频器维修

用示波器测六路驱动输入（从CPU来的触发信号），有峰值1.5V（万用表测0.6V）、载波10kHz随频率调整脉宽相应变化的触发波形。由此才算放下心来，看来除逆变及驱动电路部分损坏外，其余电路都正常，CPU三相脉冲输出端的耐冲击力能力还真不错。即开始购件，做好全面修复准备。

将驱动电路损坏部分全部换新（30多只元器件），通电检测各驱动集成电路各脚直流静态电压，均正常；用示波器测各个集成电路的输出波形也在正常范围内，然后焊接逆变输出模块。

发现驱动集成电路的输入侧的信号引入电阻也有几只呈现开路状态，此电阻的另一端即接至CPU触发脉冲输出端，相必CPU也遭受了强大的电冲击，如果CPU控制板再有损坏的话，则此两台变频器已无太大的修理价值。

上电检查，用万用表交流档测量发现有三相不平衡现象，换用直流500V档测量，V、W之间无直流成份，但U、V和U、W之间有直流电压！无论频率与电压高，俱不应有直流成份在内。在输出端挂接三只星形连接的灯泡试验，观察闪烁现象太明显。

根据经验，一般频率调至20赫兹以上时，应感觉不出明显的闪烁，15赫兹以下逐渐明显；调至30赫兹左右，仍有闪烁现象。结合上述检测，判断U相输出的两路正负半波电压中，有一路是无输出的！

接入三只灯泡后通电，先将输出频率调至几赫兹，然后将控制端子DCM与FWD端子（正转起动控制）瞬时短接了一下，耳听得“啪啦”一声，心里只叫得一声苦，明白刚换上的MG25Q6ES42逆变输出模块已于瞬间炸裂损坏！

赶紧停下电来，检查发现EU回路触发电源中的稳压二极管DD11，由于原贴片元件损坏后，换用普通元件后搭焊不结实，安装逆变模块时不慎将其脱焊，致使U相中的上管触发端一直被强制为电平——负压，上管一直在截止中，即该相只有下管导通的负半波输出，因而在输出中产生了直流成份！将DD11补焊，通电试机，测三相输出平衡，直流成份为，将其接一5.5kW潜水电泵试验，起动与运行都正常，于是*台变频器顺利修复。修复第二台机器时，重复了*台的清理步骤，*焊接逆变模块。
