变频器维修中心在维修三菱变频器的过程中所碰到的一些新的故障损坏点及相应的处理办法和广大用户做一个探讨。  2  故障处理

三菱变频器目前在市场上用量*多的就是A500系列,以及E500系列了,A500系列为通用型变频器,适合高启动转矩和高动态响应场合的使用。而E500系列则适合功能要求简单,对动态性能要求较的场合使用,且价格较有优势。以下笔者就三菱变频器在市场上使用*广的两款型号的一些新的故障及相应处理办法做一些简单介绍: 2.1 OC1、OC3故障河南易成电气设备有限公司

在以前笔者介绍三菱变频器出现OC(过电流故障)很多时候会是以下几方面原因造成的(现以A500系列变频器为例)。 （1）参数设臵问题不当引起的,如时间设臵过短; （2）外部因素引起的,如电机绕组短路,包括(相间短路,对地短路等); （3）变频器硬件故障,如霍尔传感器损坏,IGBT模块损坏等。

在现在的维修中,我们有时排除以上这些原因可能还是解决不了问题,OC故障仍然存在,当然更换控制板也不是解决问题的办法，这时可以考虑一下驱动电路是否存在问题。三菱A500变频器的检测电路做的相当强大,以上这些检测点只要有任何一处有问题都可能会报警,无法正常运行。除了一般性驱动电路所包括的驱动电源,驱动光耦隔离,驱动信号放大电路,还包括输出信号回馈电路等。在以前我们介绍的检测手段无法解决问题的情况下,要特别注意驱动电路是否正常,检测方向主要包括刚才介绍的三菱驱动电路的几个组成部分。 2.2 UVT故障

UVT为欠压故障,相信很多客户在使用中还是会碰到这样的问题,我们常见的欠压检测点都是直流母线侧的电压,经大阻值电阻分压后采样一个电压值,与标准电压值比较后输出电压正常信号,过压信号或是欠压信号。对于三菱A500系列变频器电压信号的采样值则是从开关电源侧取得的,并经过光电耦合器隔离,在我们的维修过程中,发现光耦的损坏在造成欠压故障的原因中占有了很大的比重，这种现象在以前的变频器维修中还是不多见的。 2.3 E6，E7故障河南易成电气设备有限公司

E6,E7故障对于广大用户来说一定不陌生,这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。

（1）集成电路1302H02损坏。这是一块集成了驱动波形转换,以及多路检测信号于一体的IC集成电路,并有多路信号和CPU板关联,在很多情况下,此集成电路的任何一路信号出现问题都有可能引起E6,E7报警;

（2）信号隔离光耦损坏。在IC集成电路1302H02与CPU板之间有多路强弱信号需要隔离,隔离光耦的损坏在元器件的损坏比例中还是相对较高的,所以在出现E6,E7报警时,也要考虑到是否是此类因素造成的;

（3）接插件损坏或接插件接触不良。由于CPU板和电源板之间的连接电缆经过几次弯曲后容易出现折断,虚焊等现象,在插头侧如果使用不当也易出现插脚弯曲折断等现象。以上一些原因也都可能造成E6,E7故障的出现。 2.4 开关电源损坏

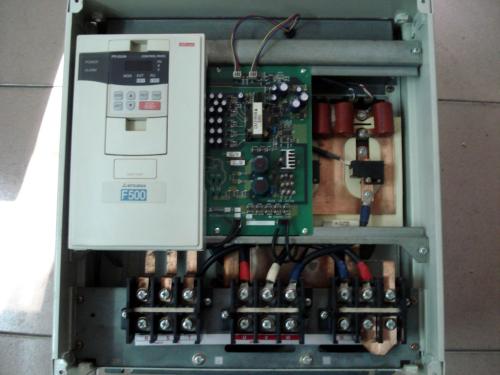

开关电源损坏也是A500系列变频器的常见故障，排除掉以前我们经常提到的脉冲变压器损坏,开关场效应管损坏,启振电阻损坏,整流两极管损坏等一些因素外,常见的损坏器件就是一块M51996波形发生器芯片了，这是一块带有导通关断时间调整,输出电压调节,电压反馈调节等多种保护于一体的控制芯片。较容易出现问题的地方主要有芯片14脚的电源，调整电压基准值的7脚,反馈检测的5脚，以及波形输出的2脚等。 2.5 功率模块损坏

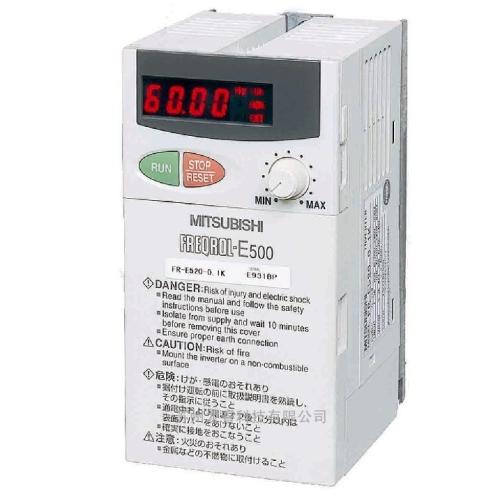

功率模块的损坏,主要出现在E500系列变频器。对于小功率的变频器,由于是集成了功率器件,检测电路于一体的智能模块,当模块损坏时只能更换,但维修成本较高,已无维修价值。而对于5.5KW,7.5KW的E500系列变频器,选用了7MBR系列的PIM功率模块,更换的成本相对较,对此类变频器的损坏可以做一些维修。

电动机的地方就有变频器的使用。其*主要的特点是具有高效率的驱动性能及良好的控制特性。 现在通用型的变频器一般包括以下几个部分:整流桥、逆变桥、中间直流电路、预充电电路、控制电路、驱动电路等。

　　(1) 驱动电路损坏的原因及检查 造成驱动损坏的原因有各种各样的，一般来说出现的问题也无非是U，V，W三相无输出，或者输出不平衡，再或者输出平衡但是在频的时候抖动，还有启动报警等等。

　　当一台变频器大电容后的快熔开路，或者是IGBT逆变模块损坏的情况下，驱动电路基本都不可能完好无损，切不可换上好的快熔或者IGBT逆变模块，这样很容易造成刚换上的好的器件再次损坏。这个时候应该着重检查下驱动电路上是否有打

3、 用普通钢锯锯条折 断后将断面磨窄，磨成刀刃状。用磨好的锯条将三相线电源端子下到 模块的3根电源线切断，使三相电源与故障的整 流器分开。河南易成电气设备有限公司

4、 用锯条从模块与电源板之间，将模块里整流器 引出到电源板的正极引线P、负极引线 N 分别切断，目的是使故障的整流器直流引出线与负载分开。

5、 在电源板上模块引出的直流电源正负极处用红黑两根 0.3 - 0.5 米长的塑料软铜线，线径根据功率大小定，我用的都是 1.5 平方线。用电烙铁将红线焊到正极上，黑线焊到负极上以便于区分，防止接线时出错。然后将红黑两根线引到变频器壳外。

6、 为了验证负载回路没有短路，要用万用表 1K 档测一下回路的电阻。既用万用表的黑表笔接红线常州伟创变频器直流正极，红表笔接黑线变频器直流负极，测量时直流电阻先向 0 摆后然后缓慢回摆，电阻约有 100K 以上，反之对调表笔，直流电阻同样是先向0摆后然后向回摆但由于回路中的二级管 PN 结，表针会停留在电阻 400 欧左右。如果测量是上述结果，则说明回路没什么大问题。河南易成电气设备有限公司

7、 将外接的整流模块焊出3根电源线，准备接 380 V 电源，用同样线径的红黑线分别焊到整流模块的正负极引出头上。河南易成电气设备有限公司

8、 将焊好的整流模块的正负极线与变频器的引出的正负极线按相同颜 色相连，注意千万不要将正负极接错！否则会瞬间将变频器烧坏。河南易成电气设备有限公司

9、 *将各连线接头的绝缘都处理好，就可以给变频器送电了。先不接负载 做空载试验。为保险起见，我是在三相交流电源串接了 3 个 100W 白炽灯泡，这样万一有短路，也不会产生很大的短路电流。在正常情况下，通电后 3 个灯泡会因变频器的电容充电闪亮一下之后就熄灭。变频器里的切断充电电阻的继电器会吸合，发出答的一声，接着面板操作器就会有显示，风扇旋转发出嗡嗡声。

10、 先将变频器的控制设定在面板控制，调节面板频率变化正常，用万用表测量变频器输出电 压随频率上升而增大且三相平衡。

11、 接一个 1KW 左右的3 相电动机进行带负载试验，如果电动机功率大了会因串接灯泡压降的影 响，变频器会显示压报警。运转半个小时后无异常，就可装到现场使用了。
