河南郑州威纶通触摸屏维修TK6070 TK6071维修

易成电气接到河南某实业公司电话说手头一个威纶触摸屏不能触摸，校正也没有办法，问能不能及时解决，立即要求客户发顺风快递过来，第二天上午收到客户触摸屏，一看是一个吹瓶机的程序，但是触摸没有反应，这时候客户的电话也过来，问触摸屏是不是已经收到，原来顺风有签收短信提示的服务，工程师按照程序校正了触摸屏也没有反应，拆机后量触摸屏的电阻，发现不正常，判定为触摸屏面板需要更换，通知销售处发触摸屏正式报价单，客户同意，工程处立即更换触摸屏面板，可以正常触摸，发送3张图片给客户，客户立即转款，精展达安排顺风发到客户处，整个过程3个小时左右，急客户之所急，想用户所想，用*快的速度给客户。

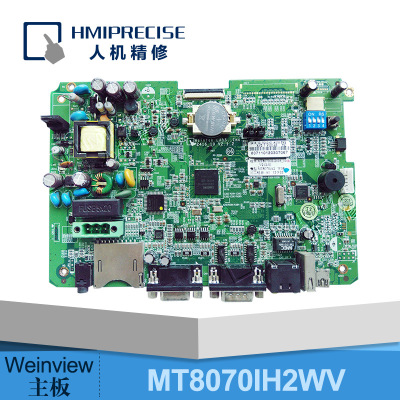

8.15日又接到客户电话，另一台设备的触摸屏黑屏了，客户电话通知的时候已经发了顺风快递，第二日收到触摸屏后通电发现POW灯，CPU灯均不亮，很显然主板已经坏了，由于客户需要程序，所以只有维修主板，按照流程后维修主板后通电正常，按照客户要求，由于哪里有几十台触摸屏的程序都一样，所以要求读出程序，再者MT506MV这一款的触摸屏也已经停产，维修的触摸屏也是97年和98年的，客户的要求是以后有触摸屏再次坏掉，直接用MT6056IH的新触摸屏替代，精展达建议用TK6070IH替代即可，经济实惠，平且安装尺寸一样，且触摸面积要大，按照MT506MV的程序是和三菱的PLC连接，客户是直接同意把MT506MV发过去，同时也发一个TK6070IH的过去，装好程序，配好通讯线，客户收到后新的和旧的都可以使用了。

威纶触摸屏是威纶通触摸屏（人机界面）的简称。近几年来，WEINVIEW品牌专注于中国HMI市场，产品已普遍应用于机械、纺织、电气、包装、化工等行业。

    它的主要产品有MT6050i 、 MT6056i、 MT6070i、 MT6100i（进步性）MT8000（高级带以太网系列）、MT6000series（通用型） 、 TK6000series（通用型）、MT8000series（网络型）、MT8000Xseries（专业型）。

    今天金工就以WEINVIEW MT506MV触摸屏为例讲一讲触摸屏的黑屏维修方法技巧，我把维修方法和技巧融合在维修案例中讲解，不再单独另作说明：

    WEINVIEW MT506MV触摸屏黑屏维修一例

    机器缺点：因上电黑屏来修

    该机器也是直流24V供电的，首先用万用表测了24V电源输入端与地之间阻值，2兆多欧姆，不短路，然后翻开机器后壳，测电源保 险丝，完好。

    于是给机器上24V直流电，电源指示灯亮，初步判定电源电路正常。

    用手电简照屏，能看到屏上的画面内容，说明了信号驱动板曾经工作并且正常输出了信号。屏显芯片也初步判定正常。

    到此，这种情况就看是灯管还是高压的问题了。（高压板坏掉就是一整块黑板，不会有任何变化。大多高压板损坏，是会呈现一亮就灭的缺点的“如：12V供电处的主电容鼓包等。）高压板由电源板供电，初步判定高压包的初级压供电电路正常，接下来要区分是高压包坏还是灯管坏，高压包输出外接灯管。亮的话就是屏的灯管问题，不亮就是高压包的问题。

    而我手头上有灯管测试仪，故直接运用灯管测试仪，断开显现器的电源，测试仪通电，把灯管于高压板的衔接线断开后，衔接到测试仪上，测试仪上电灯管不亮。说明灯管已坏。

    为了准确和稳妥，又取好的灯管来衔接到机器的高压输出端，上电灯管正常点亮，由些肯定确实是屏里面的灯管坏了，该机器上所用的屏灯管是L型的，由于手头有现成的屏，故直接给客户改换了一个新屏。
