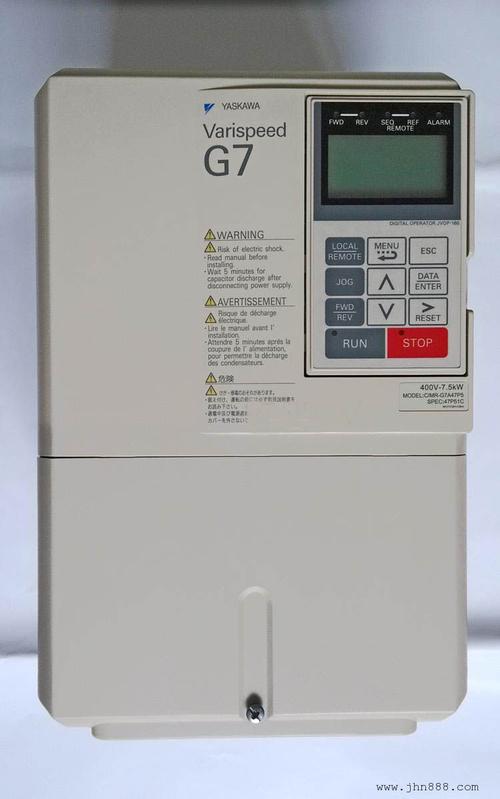

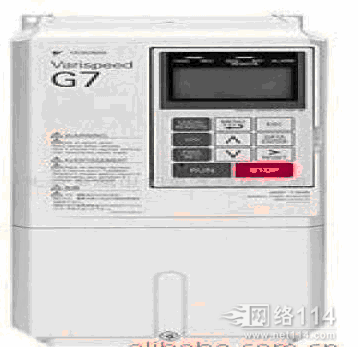

YASKAWA安川G7变频器输出短路故障维修河南郑州维修

安川(YASKAWA)G7变频器故障分析维修注意事项常见问题，河南易成电气设备有限公司是国内正真做到一站式自动化设备解决方案*。云集国内*自动化设备高级工程师十八人，技术已远超同行业其他单位。公司主要维修变频器，伺服驱动器，伺服电机，PLC，工业电源，高压电源，触摸屏，工控触摸一体机，工控服务器，光学CCD,非标等工控自动化设备。

安川(YASKAWA)G7变频器故障分析维修注意事项常见问题，变频器维修常见故障分析：

(1)故障ER02/ER05

故障代码ER02/ER05表示变频器在减速出现过流或过压故障，主要原因为减速时间过短、负载回馈能量过大未能及时被释放。若电机驱动惯性较大的负载时，当变频器频率(即电机的同步转速)下降时电机的实际转速可能大于同步转速，这时电机处于发电状态，此部分能量将通过变频器的逆变电路返回到直流回路，从而使变频器出现过压或过流保护。现场处理时在不影响生产工艺的情况下可延长变频器的减速时间，若负载惯性较大，又要求在一定时间内停机时，则要加装外部制动电阻和制动单元，G2/P2系列变频器22kW以下的机型均内置制动单元,只需加外部制动电阻即可，电阻选配可根据产品说明中标准选用，对于功率22kW以上的机型则要求外加制动单元和制动电阻。

ER02/ER05故障一般只在变频器减速停机过程中才会出现，如果变频器在其它运行状态下出现该故障，则可能是变频器内部的开关电源部分，如电压检测电路或电流检测电路异常而引起的。

(2)故障ER17

代码ER17表示电流检测故障，通用变频器电流检测一般采用电流传感器，通过检测变频器两相输出电流来实现变频器运行电流的检测、显示及保护功能，输出电流经电流智能传感器输出线性电压信号，经放大比较电路输送给CPU处理器，CPU处理器根据不同信号判断变频器是否处于过电流状态，如果输出电流超过保护值，则故障封锁保护电路动作，封锁IGBT脉冲信号，实现保护功能。

变频器出现ER17故障主要原因为电流传感器故障或电流检测放大比较电路异常，前者可通过更换传感器解决，后者大多为相关电流检测IC电路或IC芯片工作电源异常，可通过更换相关IC或维修相关电源解决。
